氣動襯膠蝶閥
- 閥門型號：D671J,D641J
- 通徑規格：DN50～DN1200
- 結構形式：中線式
- 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
- 公稱壓力：PN6、PN10、PN16
- 適用溫度：-40℃～150℃
- 應用范圍：氣體、水、油品、腐蝕性介質等
- 產品特點：具有防腐、耐磨、無毒、防霉等特點，有極佳的密封性能
氣動襯膠蝶閥概述：
氣動襯膠蝶閥（氣動橡膠環保防腐蝶閥）是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體，按連接方式一般分為法蘭式與對夾式，并可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠蝶閥、半襯膠蝶閥），以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。氣動襯膠蝶閥不僅具有防腐、耐磨、無毒、防霉等特點，并且有極佳的密封性能，隨著化學防腐蝕合成橡膠在蝶閥上的應用， 襯膠氣動蝶閥的使用量也一直在不斷的提升。

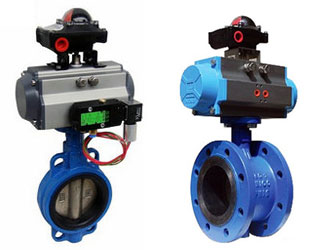

氣動對夾式襯膠蝶閥 氣動法蘭襯膠蝶閥
氣動襯膠蝶閥應用范圍：
襯膠氣動蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸氣）等介質的輸送，以及弱腐蝕性流體介質的使用工況當中，做開關兩位控制或介質流量大小調節。工作溫度一般不超過180℃，公稱壓力≤1.6MPa，廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等場所。
氣動襯膠蝶閥性能特點：
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封面耐磨性好(橡膠耐磨性是銅的七倍)。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，并且抗菌、抗霉，產品價格是不銹鋼閥門的三分之一。
氣動襯膠蝶閥技術參數：
|
公稱通徑 |
DN50～DN1200(mm) |
|
壓力等級 |
PN0.6、1.0、1.6MPa |
|
連接方式 |
對夾式、法蘭連接 |
|
驅動方式 |
氣動控制（氣源驅動,壓縮空氣） |
|
適用溫度 |
各種橡膠：-20℃～150℃ |
|
泄露量 |
符合標準（可達零泄露） |
|
密封結構 |
半襯膠密封、全襯膠密封 |
|
工作場合 |
水、氣體、油品及弱腐蝕性流體等(常溫常壓場合) |
|
控制方式 |
開關兩位模式（氣開氣關），調節型（4～20mA模擬量信號控制） |
|
氣動襯膠蝶閥標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
氣動襯膠蝶閥零件材料：
|

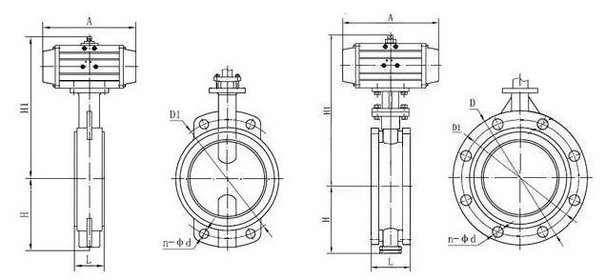

氣動襯膠蝶閥（對夾式） 氣動襯膠蝶閥（法蘭式） |
閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料
閥 桿：碳鋼鍍鎳磷、不銹鋼
閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
密封圈使用溫度：丁腈橡膠X≤80度； 耐磨橡膠X6≤150度； 氯丁橡膠≤120度； 氟橡膠X7≤150度；
氣動襯膠蝶閥性能規范：
|
公稱通徑 |
DN（mm） |
50～1200 |
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
作用形式 |
雙作用（氣開氣關）、單作用（常閉、常開） |
|
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
