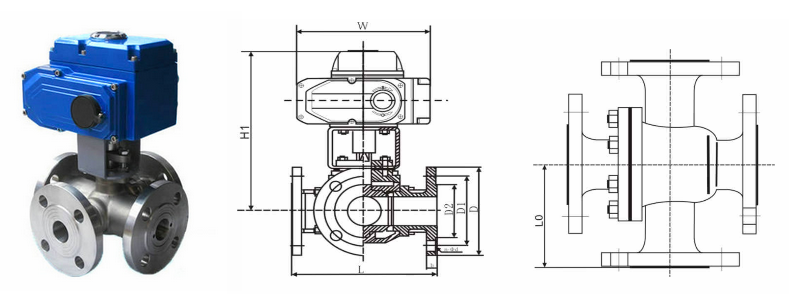

電動四通球閥
- 閥門型號：Q946F，Q946H
- 通徑規格：DN50～DN500
- 結構形式：四通鑄造閥體
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN10、PN16、PN25、PN40
- 適用溫度：-40℃～450℃
- 應用范圍：液體、氣體、油品、漿料及含固體顆粒介質
- 產品特點：可同時切換兩種介質的流向，實現一閥多用
電動四通球閥概述：
電動四通球閥是“X”型流道的四通四面座球閥，旋轉90°可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。電動四通球閥替代了以前四個閥門的復雜操作，解除了所占空間大、成本高、操作煩瑣等問題，可實現正反供水切換，每旋轉90度，供水方式即能切換一次，操作簡單方便。
電動四通球閥特點：
電動四通球閥球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。在電站系統中稱為雙向供水轉閥（在石化系統中也稱空氣換向切換閥），適用于液體、氣體、粉塵、漿料及含固體顆粒介質的循環系統，如：電站機組冷卻器正反向循環供水系統。
電動四通球閥參數：
|
公稱通徑 |
DN15～DN200(mm) |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
連接形式 |
法蘭式 |
|
結構形式 |
四通鑄造閥 |
|
驅動方式 |
電動控制（可帶手動手輪） |
|
使用溫度 |
-40℃～450℃ |
|
電源電壓 |
AC220V、AC380V（其他定制DC24等） |
|
閥體材質 |
碳鋼WCB、不銹鋼304、316、316L |
|
密封材料 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |

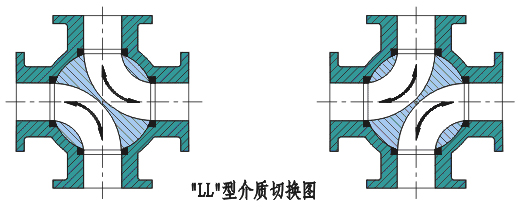

電動四通球閥換向原理：
“LL'’型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
電動四通球閥可選功能：
|
|
可選功能 |
|
防爆功能 |
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4 |
|
調節功能 |
輸入輸出4-20mA、O- 5V.DC、0- 10V.DC |
|
手動功能 |
可裝配手動裝置,開閥、關閥功能 |
|
相關溫度 |
環境溫度：-25～+70℃、環境濕度：≤95% |
