電動蝶閥型號編制表示方法
時間：2017-09-26 來源：WEIV™閥門 點擊：次
隨著我國工業制造業對閥門需求量的提高，電動蝶閥成了眾多閥門中較為突出的一種，但由于電動蝶閥的種類繁多，加上控制形式以及介質壓力溫度的不同，用戶往往在選擇電動蝶閥型號時舉措不定！為了避免出現這樣的情況，本公司特提供電動蝶閥型號編制說明，方便大家參考和了解！
電動蝶閥型號編制說明包含對蝶閥附加條件的增加、連接方式的不同、傳動方式的升級、結構形式的改變、閥門壓力的高低以及耐溫耐壓耐腐對材質的要求等多方面進行解釋，希望對大家在選型時有幫助！

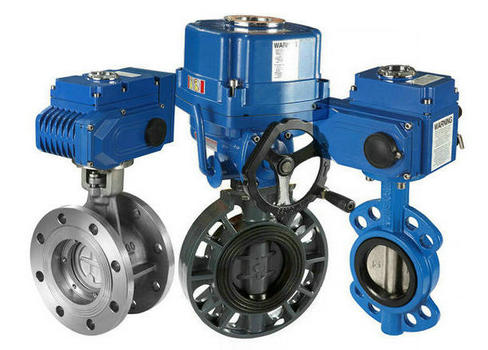

電動蝶閥型號表示方法：
電動蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥；
蝶閥編制代號：D表示蝶閥；
傳動形式代號：手動（省略）、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動；
連接方式代號：4法蘭式、6焊接、7對夾式；
結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心；
密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工；
壓力等級代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPA是壓力的單位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。
殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。
以上為常見的蝶閥相關代號，因工況特殊需定做的產品，可根據設計方案進行選型。
|

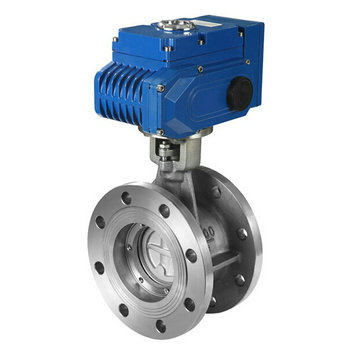

電動蝶閥型號編制說明：
D：表示蝶閥；
9：表示傳動方式為電動；
4：連接方式為法蘭連接；
3：結構形式為三偏心；
H：密封副材料為不銹鋼；
16：表示公稱壓力為1.6MPa；
P：表示閥體材質為不銹鋼。
|
 |
