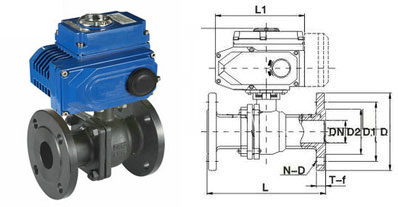

電動碳鋼球閥
- 閥門型號：Q941F，Q941H
- 通徑規格：DN15～DN300
- 結構形式：浮動直通
- 閥體材質：鑄鋼WCB
- 公稱壓力：PN10、PN16、PN25、PN40
- 適用溫度：-30℃～350℃
- 應用范圍：蒸汽、水、油品、氣體、腐蝕性介質等
- 產品特點：全通徑設計，流通大，結構緊湊，動作穩定可靠
電動碳鋼球閥概述：
電動碳鋼球閥(Q941F電動球閥)主要由鑄鋼法蘭球閥與電動執行器配套組成，閥體采用硅溶膠精密鑄造而成，閥座選用聚四氟乙烯、對位聚苯等高分子聚合材料，具有密封性能好、耐腐蝕等特點。電動鑄鋼球閥閥體為浮動直通式結構，且采用全通徑設計，流阻力小，流通量大，不僅可做開關切斷使用，亦可對管道介質進行調節控制，適用于水、蒸汽、油品等介質，被廣泛應用在水處理、長輸管線、化工、造紙、環保、水利、電力等行業。
電動碳鋼球閥特點：
1、電動鑄鋼法蘭球閥閥結構為采用全通徑或縮徑設計，流通能力大，全開時無任何流阻力。
2、Q941F電動球閥采用高平臺結構，與執行器直接安裝，輸入4-20mA信號及220VAC電源即可控制運轉。
3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力而吹出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。
4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系統安全。
5、電動鑄鋼球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
電動碳鋼球閥技術參數：
|
公稱通徑 |
DN15～DN300(mm) |
|
公稱壓力 |
PN1.6、2.5、4.0MPa |
|
連接形式 |
法蘭式連接 |
|
結構形式 |
浮動直通式 |
|
電源電壓 |
AC220V、AC380V（其他定制DC24等） |
|
動作范圍 |
0～90° |
|
閥芯結構 |
"O"型球形閥芯 |
|
閥體材質 |
碳鋼WCB、不銹鋼304、不銹鋼316 |
|
密封材料 |
PTFE、PPL（-30℃-180℃） |
|
使用介質 |
水、油品、氣體、腐蝕性介質等 |
|
控制方式 |
開關模式(開關兩位控制)、智能調節型(4～20mA模擬量信號控制) |
電動碳鋼球閥執行器選項：
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V（可選）
2、工作參數：介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）
4、其它配置：防爆型電動執行器，帶手動裝置（無電源的情況下可手動開關閥門）
