電動真空蝶閥
- 閥門型號：GID高真空蝶閥
- 通徑規格：DN50-DN400
- 結構形式：對夾式
- 閥體材質：不銹鋼304、316、316L
- 公稱壓力：2x105～1.3x10-5
- 適用溫度：丁腈橡膠-25～+80℃，氟橡膠-30～+150℃
- 應用范圍：真空系統,空氣及非腐蝕性氣體
- 產品特點：密封性能好，能用于真空狀態,也可在低壓狀態下使用
電動高真空蝶閥概述：
GID電動高真空蝶閥是指工作壓力低于標準大氣壓的閥門，屬于密封型蝶閥，泄漏量為零，主要用于真空系統中接通或切斷管路中的氣流，或者調節氣流量大小，一般工作介質為空氣和非腐蝕性氣體。電動高真空蝶閥通過執行器驅動閥桿帶動碟板來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的，閥門采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。
|
電動真空蝶閥通常根據工作壓力，可分為三大類：
低真空閥：絕對壓力在 101325~0.133Pa
高真空閥：絕對壓力在 0.133~1.33 × 10-6Pa
超高真空閥：絕對壓力在 1.33 × 10-6~1.33 × 10-10Pa
|
 |
電動高真空蝶閥特點：
1、軸承采用自潤滑軸承，摩擦阻力小。
2、不必從管路上拆卸閥門即可更換蝶板密封圈。
3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。
4、軸封采用具有自動補償的特殊結構，隔斷外界大氣與管道的連通，從而保證管道的真空度。
電動真空蝶閥技術參數：
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
漏氣率（Pa.L/S) |
≤1.3x10-6 |
|
驅動形式 |
電動控制 AC220V【AC380V；DC24V】 |
|
介質溫度(℃) |
丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150， |
|
法蘭標準 |
GB6070.3-85 |
|
安裝位置 |
任意 |
|
信號反饋 |
標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型
|
|
作用形式 |
|
開關型（開關兩位控制） |
|
|
調節型（4-20mA信號調節流量大小） |

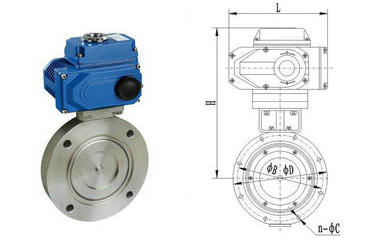

電動真空蝶閥連接尺寸：
|
公稱通徑(DN) |
50 |
63 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
連接尺寸 |
A |
26 |
32 |
35 |
50 |
55 |
60 |
|
ΦD |
110 |
130 |
145 |
165 |
200 |
225 |
285 |
335 |
425 |
510 |
|
ΦB |
90 |
110 |
125 |
145 |
175 |
200 |
260 |
310 |
395 |
480 |
|
n-ΦC |
4-Φ9 |
8-Φ9 |
4-Φ12 |
12-Φ11 |
12-Φ14 |
16-Φ14 |
真空閥閥門應用范圍：
1，石油化學工業用真空閥
石油化學工業用真空閥，通常用于化纖工業，高級潤滑脂精煉等設備系統中。要求閥門既用于低真空系統，又能用于壓力系統。真空系統的壓強通常為 0.005~0.133Pa，壓力系統的壓強為 1.0~4.0MPa。結構型式通常為直流式，Y 形真空截止閥，與普通 Y 型截止閥基本相同。
2，冶金機械工業用真空閥
冶金機械工業通常使用真空或高真空閥門，用于高級合金鋼的真空冶煉、真空脫氧、真空熱處理、真空鑄造、電氣絕緣處理等設備中。
3，核工業用真空閥
在核工業領域，廣泛使用各類真空閥門，在高能物理、受控熱核聚變研究中，使用高真空和超高真空閥門；在同位素分離工廠中，使用高真空和低真空閥門。結構形式通常以金屬波紋管或膜片作為閥瓣密封元件，并要求高清潔度的真空截止（節流）閥。
