氣動蝶閥工作原理圖
時間：2017-09-26 來源：WEIV™閥門 點擊：次
氣動蝶閥是使用特別廣泛的一種通用閥門，如今很多化工業，造紙業，煤礦業，石油，醫療等都會用到閥門，特別是氣動閥門，而要說使用量相對比較大的，就要屬氣動蝶閥，在很多的氣動管路上極其常見！特別是在低壓大中口徑管道上的使用越來越多，口徑越大相對其他閥閥門更經濟實惠。
氣動蝶閥之所以被如此廣泛應用，是由于其結構簡單，容易維護，且開關迅速，不僅可以提高工作效率，還可以減少檢修時間。并可根據顧客的要求，選用不同材料的密封圈，不同材料的零件，適用于不同的介質，工況，讓氣動蝶閥達到很大的使用效果。
氣動蝶閥工作原理：
氣動蝶閥通過壓縮空氣為動力源，驅動閥桿來控制圓盤形蝶板繞著軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°后即為一個動作結束(由開到關，或由關到開)，反之為另外一個動作(由關到開，或由開到關)結束。

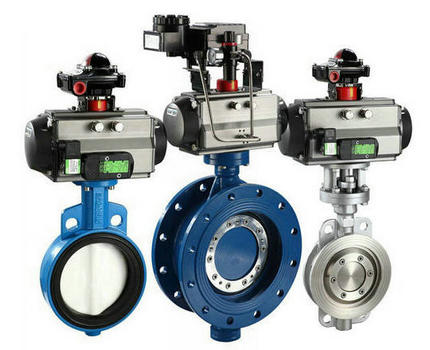

氣動蝶閥的執行速度相對較快，在動作過程不易因卡住而損壞，并且不需要工人親力親為，不僅可做截斷閥使用，亦可裝配閥門定位器，達到調節控制管道介質的功能。氣動蝶閥執行器分為單作用和雙作用形式，雙作用為通氣開、通氣關！其中單作用執行器具有彈簧復位的功能，可以在斷氣、斷電的情況下自動關閉或開啟，安全系數較高！
