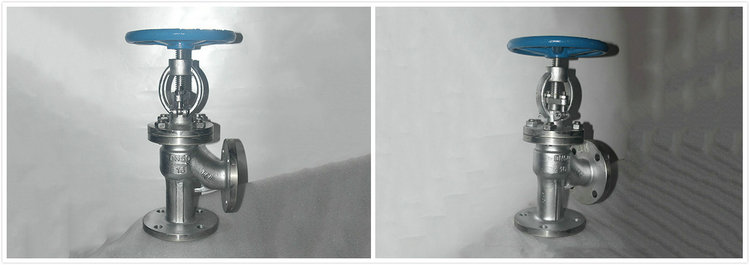

不銹鋼法蘭角式截止閥J44W圖片
時間：2017-09-20 來源：WEIV™閥門 點擊：次
不銹鋼分類角式截止閥J44W是一種采用角式結構的法蘭截止閥，主要用來切換管道介質的流動方向，閥門出口與進口兩端面成90度直角，直板為垂直上下，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。
角式截止閥特點：
1、流路簡單，死區和渦流區較小，借助于介質自身的沖刷作用，可有效地防止介質堵塞，即有較好的自潔性能；
2、流阻小，流量系數比單座閥大，相當于雙座閥的流量系數；
不銹鋼角式截止閥適用于高粘度、含懸浮物和顆粒狀流體的場合，或用于要求直角配管的地方。其流向一般為底進側出。特殊情況下可以反裝，即流向側進底出。
1）角式截止閥；在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。
2）直流式截止閥；在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。
3）柱塞式截止閥：這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。
