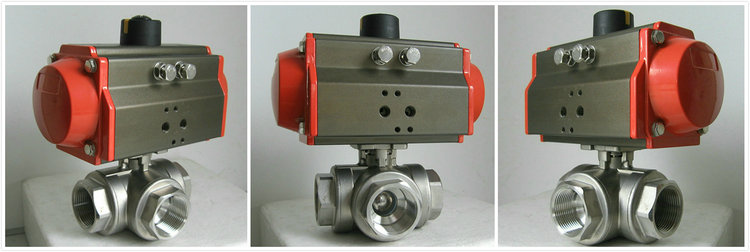

不銹鋼氣動內螺紋三通球閥Q614/5F圖片
時間：2017-09-15 來源：WEIV™閥門 點擊：次
氣動內螺紋三通球閥（Q614F/Q615F）根據結構形式不同可分L型和T型。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通。氣動內螺紋三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構，達到無泄漏的密封。
公稱通徑：DN10-50(mm)
公稱壓力：PN1.6、2.5、4.0、6.4 MPa
閥體形式：三段式分體式閥體
連接形式：內螺紋
閥芯形式："O"型球形閥芯
動作范圍：0～90°
泄露量Q：按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
作用形式：雙作用、單作用（彈簧復位）常開型，常閉型
控制方式：開關兩位控制、4～20mA模擬量信號控制
氣動內螺紋三通球閥可以實現管路介質換向、分流、合流，氣動執行器有雙用用和單作用之分，通過接收電氣定位器輸入的信號4-20mA起到比例流量調節作用，或以電磁閥和壓縮空氣為動力作為切斷閥使用。
