一、產品結構及其特性說明
三通球閥適用于液體、氣體、粉體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體、粉體等介質的管道、儲罐、容器設備上匯合或分流裝置。其特點是：

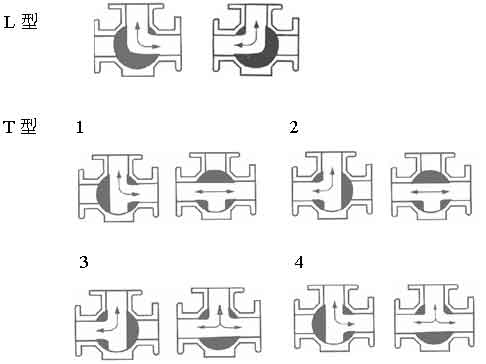

1.閥門按流通形式分為“L型”（3位2通）、“T型”（3位2通）兩種類型。其中“L型”可實現對介質流向進行如‘圖A’的兩種切換功能；“T型”可實現對介質的分流或混流，如‘圖B’的四種切換功能。可按工況要求選擇其中一種。
2.閥座采用PTFE材料，閥門的啟團力小，開關輕便。
3.閥門采用三體結構，拆裝方便，便于現場維修、更換、其流道通暢，流體阻力小。
4.具有防靜電結構，下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
二、性能及設計規范：
1、壓力等級：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅級
2、公稱通徑：DN15-200；1/2”-8”
3、適用溫度：-29-150℃
4、適用介質：碳鋼：適用水 蒸氣 油品等介質
5、連結方式：法蘭連結按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等標準；
焊接端按：GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT
三、壓力測試：驗收標準按JB/T9092及API 598
主要零件材料
|
零件名稱 |
材料 |
|
|
Q45F-16C |
Q45F-16C |
|
|
閥體 |
鉻鎳鈦鋼 |
鉻鎳鉬鈦鋼 |
|
球體 |
||
|
閥桿 |
||
|
密封圈 |
聚四乙烯 |
|
|
扳手 |
鑄鋼 |
|
主要外形尺寸和連接尺寸(MM)
|
型號 |
公稱通徑DN |
尺寸（MM） |
||||
|
L |
D |
D1 |
H |
z-ød |
||
|
Q44F-16C/P |
15 |
140 |
95 |
65 |
103 |
14-4 |
|
20 |
160 |
105 |
75 |
112 |
14-4 |
|
|
25 |
180 |
115 |
85 |
123 |
14-4 |
|
|
32 |
200 |
135 |
100 |
144 |
18-4 |
|
|
40 |
220 |
145 |
110 |
152 |
18-4 |
|
|
50 |
240 |
160 |
125 |
182 |
18-4 |
|
|
65 |
260 |
180 |
145 |
193 |
18-4 |
|
|
80 |
280 |
195 |
160 |
217 |
18-8 |
|
|
100 |
320 |
215 |
180 |
245 |
18-8 |
|
|
125 |
360 |
245 |
210 |
282 |
18-8 |
|
|
150 |
440 |
280 |
240 |
319 |
23-8 |
|
|
Q44F-25C/P |
15 |
115 |
95 |
65 |
14-4 |
|
|
20 |
145 |
105 |
75 |
14-4 |
||
|
25 |
160 |
115 |
85 |
14-4 |
||
|
32 |
200 |
135 |
100 |
18-4 |
||
|
40 |
220 |
145 |
110 |
18-4 |
||
|
50 |
240 |
160 |
125 |
18-4 |
||
|
65 |
260 |
180 |
145 |
18-8 |
||
|
80 |
280 |
195 |
160 |
18-8 |
||
|
100 |
320 |
230 |
190 |
23-8 |
||
|
125 |
360 |
270 |
220 |
25-8 |
||
|
150 |
440 |
300 |
250 |
25-8 |
||
