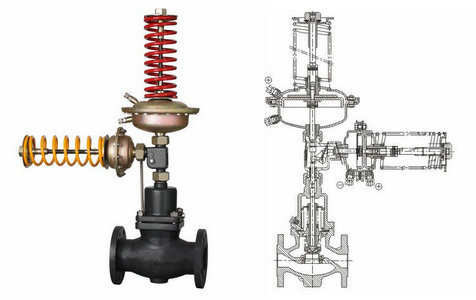

自力式壓力、壓差組合閥
- 閥門型號：自力式壓力、壓差組合閥
- 通徑規格：DN15～DN150mm
- 結構形式：直通鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40
- 適用溫度：≤150℃
- 應用范圍：非腐蝕性的液體，氣體和蒸汽
- 產品特點：通過組合件，可以進行多項組合控制
自力式壓力、壓差組合閥概述：
自力式壓力、壓差組合閥，無需外加能源，能在無電無氣的場所工作，既方便又節約了能源，主要由壓力閥、壓差閥、兩個執行器和兩個設定壓力的彈簧組成，適用于非腐蝕性的液體，氣體和蒸汽，在系統管道中的壓力或壓差控制。壓力分段范圍細且互相交叉，調節精度高，按優先動作的原理工作，不能同時控制兩個參數。
自力式壓力、壓差組合閥特點：
自力式壓力、壓差組合閥通過組合件，可以進行多項組合控制，無需外部控制儀表，系統簡單成本低，壓力設定值在運行期間可連續設定，采用壓力平衡機構，使調節閥反應靈敏、控制精確。
自力式壓力、壓差組合閥參數：
|
閥體 |
|
公稱通徑 |
Dn15、20、25、32、40、50、65、80、100、125、150mm |
|
公稱壓力 |
PN1.6、4.0MPa |
|
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
|
閥體材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti) |
|
閥芯材料 |
硬密封：不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
|
軟密封：不銹鋼鑲嵌橡膠圈 |
|
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式壓力、壓差組合閥工作溫度：
|
允許工作溫度 |
|
公稱通徑 |
|
15-125mm |
150-250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷卻罐≤200℃ |
冷卻罐和加長≤200℃ |
|
冷卻罐和散熱≤350℃※ |
冷卻罐和加長≤350℃※ |
|
軟密封 |
≤150℃ |
