自力式壓差調節閥
- 閥門型號：ZZCP
- 通徑規格：DN15～DN250mm
- 結構形式：直通鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN10、PN16
- 適用溫度：≤150℃
- 應用范圍：非腐蝕性的液體、氣體和蒸汽等介質
- 產品特點：具有壓力平衡功能，靈敏度高等優點
自力式壓差調節閥概述：
自力式壓差調節閥主要由控制閥、執行器和一個設定壓力的彈簧組成，分為差壓上升閥關和壓差上升閥開兩種形式，無需外加能源，利用工藝管道中介質的壓力變化，與信號進行比較，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力、差壓值。自力式壓差調節閥適用于非腐蝕性的液體、氣體和蒸汽等介質，可用于各種油品、化學品、液體儲罐氣封。
自力式壓差調節閥特點：
自力式壓差調節閥無需外部能源，利用管道自身壓力調節，節約能源，系統簡單成本低，可用于無電、無氣的場合，不存在外部能源的隱患，且操作簡單，設定時只需旋轉調節螺母即可，具有壓力平衡功能，靈敏度高等優點，通過組合件，可以進行多項組合控制！
自力式壓差調節閥參數：
|
技術參數 |
|
公稱通徑 |
DN15、20、25、32、40、50、65、80、100、125、200、250mm |
|
公稱壓力 |
PN1.0、1.6MPa |
|
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
|
閥體材料 |
鑄鋼(ZG230-450)、鑄不銹鋼 |
|
閥芯材料 |
硬密封：不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
|
軟密封：不銹鋼鑲嵌橡膠圈 |
|
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式壓差調節閥工作原理：
自力式（差壓上升閥關）控制閥，自控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的壓差控制，當壓差升高時，控制閥關閉。
自力式（壓差上升閥開）控制閥．由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽．在系統管道中的壓差控制．當壓差升高時，控制閥開啟。
自力式壓差調節閥流量系數：
|
額定流量系數、噪音衡量系數、允許壓差 |
|
公稱通徑DN(mm) |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
額定流量系數KvS |
|
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
450 |
|
噪音衡量系數Z值 |
|
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
允許壓差( Mpa) |
PN10 |
1.0 |
1.5 |
1.2 |
1.0 |
|
PN16 |
1.6 |
自力式壓差調節閥結構組成：
|

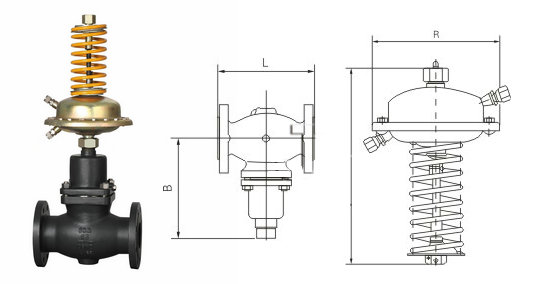

結構簡圖 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
閥體 |
閥座 |
閥軸 |
閥蓋 |
膜蓋 |
膜片 |
彈簧 |
調節螺母 |
導壓管 |
平衡膜片 |
充注閥 |
