導讀

控制閥是實現生產過程自動化的“手腳”，安裝在生產現場，時刻與介質接觸，用于調節流量。常用到的控制閥和執行機構有那些呢？今天就給大家介紹在生產現場常用到的幾種執行機構和一些控制閥的原理及適用場合。

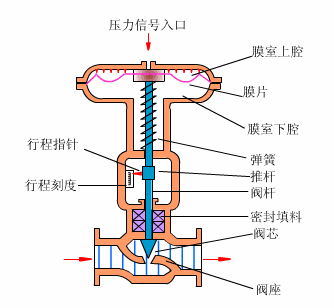

1. 薄膜執行機構

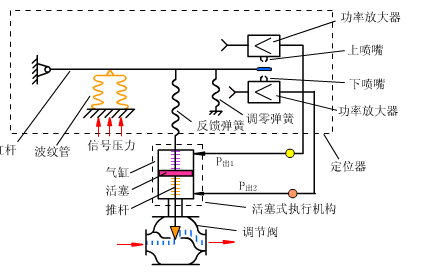

2.帶閥門定位器的活塞式執行機構


3.氣動薄膜調節閥

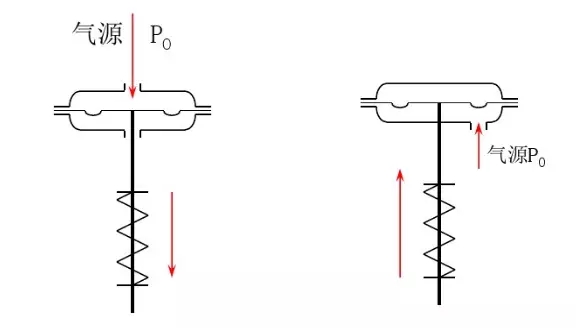

氣動薄膜式執行機構有正作用和反作用。

正作用:當壓力增大時，閥桿向下動作，壓力是通入波紋膜片上方的薄膜氣室。

反作用:當壓力增大時，閥桿向上動作，壓力是通入波紋膜片下方的薄膜氣室。

4.直通單座閥

直通單座閥：閥體內只有一個閥座和閥芯。

優點：結構簡單，密封效果好，是使用較多的一種閥體類型。

缺點：流通能力差，不平衡力大，不適合高差壓、大口徑的場合

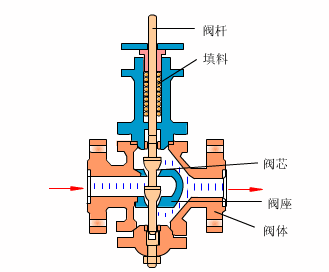

5.直通雙座閥

直通單座閥：閥體內只有兩個閥座和閥芯。

優點：因為流體對上、下兩閥芯的作用力可以相互抵消，因此雙座閥具有允許壓差大。

缺點：上、下兩閥芯不宜同時關閉，因此泄漏量較大。

應用場合：適用于閥兩端壓差較大，泄漏量要求不高的干凈介質場合，不適用于高粘度和含纖維的場合。
