氣動真空蝶閥
- 閥門型號：GIQ高真空蝶閥
- 通徑規格：DN50-DN400
- 結構形式：對夾式
- 閥體材質：不銹鋼304、316、316L
- 公稱壓力：2x105～1.3x10-5
- 適用溫度：丁腈橡膠-25～+80℃,氟橡膠-30～+150℃
- 應用范圍：真空系統，空氣及非腐蝕性氣體
- 產品特點：密封性能好，能用于真空狀態，也可在低壓狀態下使用
氣動高真空蝶閥概述：
GIQ氣動高真空蝶閥是指工作壓力低于標準大氣壓，形成一定真空的閥門，是真空系統中用來調節氣流量、切斷和接通管路的元件，一般用于控制空氣和非腐蝕性氣體。氣動真空蝶閥的閥板采用夾緊結構，把閥板的密封圈夾緊，泄露量為零，除了能用在真空狀態下,也能在低壓狀態下使用。氣動真空蝶閥以壓縮空氣為動力，帶動碟板旋轉來作啟閉運動，從而達到對管路氣流的接通或切斷，分為雙作用和單作用，單作用具有彈簧復位的作用，可在故障時自動復位。
氣動高真空蝶閥特點：
1、軸承采用自潤滑軸承，摩擦阻力小。
2、不必從管路上拆卸閥門即可更換蝶板密封圈。
3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。
4、軸封采用具有自動補償的特殊結構，隔斷外界大氣與管道的連通，從而保證管道的真空度。
氣動高真空蝶閥技術參數：
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
漏氣率（Pa.L/S) |
≤1.3x10-6 |
|
驅動形式 |
壓縮空氣（4-7bar） |
|
介質溫度(℃) |
丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150 |
|
法蘭標準 |
GB6070.3-85 |
|
安裝位置 |
任意 |
|
作用形式 |
單作用式：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用式：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
控制方式 |
|
開關型（開關兩位控制） |
|
|
調節型（4-20mA信號調節流量大小） |
氣動高真空蝶閥執行機構：
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

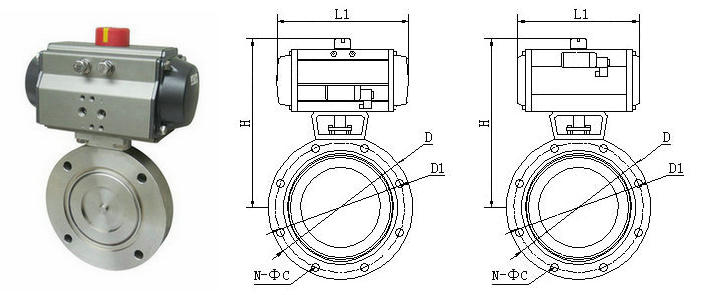

氣動高真空蝶閥連接尺寸：
|
公稱通徑(DN) |
50 |
63 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
連接尺寸 |
A |
26 |
32 |
35 |
50 |
55 |
60 |
|
ΦD |
110 |
130 |
145 |
165 |
200 |
225 |
285 |
335 |
425 |
510 |
|
ΦB |
90 |
110 |
125 |
145 |
175 |
200 |
260 |
310 |
395 |
480 |
|
n-ΦC |
4-Φ9 |
8-Φ9 |
4-Φ12 |
12-Φ11 |
12-Φ14 |
16-Φ14 |
