電動球閥

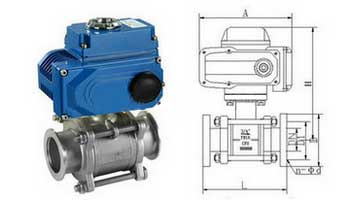

電動真空球閥

閥門型號：GUD高真空球閥
通徑規格：DN15～DN100
結構形式：浮動直通
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：1.3×10-7Pa～6×105pa
適用溫度：-30℃～+232℃
應用范圍：真空系統，高純度氣體及非腐蝕性氣體
產品特點：密封好，工作性能可靠，既能用于真空，又用在低壓狀態

電動真空球閥概述：

GUD電動真空球閥是應用于工作壓力為零壓或負壓的真空管道系統中的閥門，主要是用來切斷、接通或調節氣流量使用。電動真空球閥不僅在真空、負壓、零壓的狀態能正常工作，也可以在低壓狀態下使用，并且安裝的位置無要求。電動真空球閥的相關部位均經過密封加強處理，如閥門的填料、法蘭連接處以及閥體閥蓋的連接部位等，以防大氣環境下的雜質進入閥門內腔，對介質產生污染。

電動真空球閥特點：

1，電動高真空球閥密封結構設計獨特，既能應用于負壓場所，又能在低壓狀態使用；

2，采用電動裝置來驅動閥門，啟閉扭矩小，開關輕便，工作性能可靠；

3，電動高真空球閥經過密封特殊處理，能保證法蘭連接處的高度密封性和結構與墊片材料的致密性；

3，泄露率可達到＜1×10-10Pa.M3/S，改變了球閥不能滿足高真空、超高真空的現狀；

4，電動負壓球閥球芯與管道為全通道，又能滿足真空要求，顧也能適用于加速器真空系統中。

電動真空球閥原理：

電動真空球閥是通過電動執行裝置電源壓力驅動閥桿，帶動球芯做--90°的旋轉來啟閉閥門，達到對真空系統中介質的接通或關斷使用，也可根據需要控制球芯的開度大小，從而對管路系統中介質的各項參數進行比例式精確調節。電動高真空球閥可廣泛應用于真空、食品、酒類、生物工程、制藥、飲料等領域。

電動真空球閥技術參數：

公稱通徑	DN15～DN100(mm)
壓力范圍	1.3×10-7Pa～6×105pa
連接方式	活套法蘭、焊接法蘭、快裝式、螺紋
閥體結構	三片式閥體
電源電壓	AC220V AC110V AC380 DC24V（可選）
工作溫度	-30℃～+232℃
安裝位置	可任意安裝,無要求
適用介質	高純度氣體及非腐蝕性氣體
控制方式	開關模式（切斷控制）、調節模式（4-20mA信號）
