電動截止閥原理電動截止閥工作原理

時間：2017-09-26 來源：WEIV™閥門點擊：次

電動截止閥原理電動截止閥工作原理

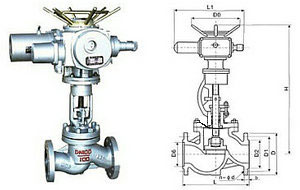

電動截止閥概述：

電動截止閥是在截止閥的基礎上安裝了電動執行器，閥門開啟和關閉由電動裝置來控制。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。還可以根據要求現場手動操作，執行機構帶手、電動切換機構。除就地操作外，還可進行遠距離操作。

電動截止閥工作原理：

電動截止閥的閉合原理是，依靠電動推力旋轉閥杠，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。電動截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

1在關閉位置，閥體受閥桿的機械施壓作用，閥瓣密封面緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使閥體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使閥瓣開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，旋轉到全開位置。

電動截止閥的參數：

閥門材質: 鑄鐵、鑄鋼、不銹鋼、鍛鋼、鍛不銹鋼、鉻鉬鋼、低溫鋼。

工作壓力：1.6-32MPa

工作溫度：-196°C- 550°C

閥門口徑：DN15-DN800

連接方式: 法蘭、絲口或焊接
