電動調節閥

電動套筒調節閥

閥門型號：ZDLM
通徑規格：DN25～DN300mm
結構形式：壓力平衡式閥芯
閥體材質：鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力：PN16、PN40、PN64
適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：電力、冶金、石油、化工、輕工
產品特點：允許壓差大，穩定性好，工作時不易產生振動，適用性強

電子式電動套筒調節閥概述：

ZDLM電子式電動套筒調節閥采用套筒導向平衡型閥芯，特別適用于閥前閥后壓差較大，泄露要求不高的工作場合，且操作穩定性好，工作時不易產生振動，噪音低。電動套筒調節閥可配PSL、3810電子式電動執行器，以電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。

電子式電動套筒調節閥特點：

電動套筒調節閥閥芯導向面大，可以減小流體流動引發振動，具有工作平穩、流量特性準確等特點，且噪音低，比普通的單、雙座調節閥噪聲降低10dB左右，適用性強，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。

電子式電動套筒調節閥參數：

閥體
形式	直通鑄造鐵球型閥
公稱通徑	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件
閥芯型式	壓力平衡式閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

電動執行機構參數：

執行機構
型式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直徑	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
輸出力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技術參數	電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
	防護等級：相當IP55 隔爆標志：Exd\|\| BT4 手操功能：手柄
	環境溫度：-25 +70℃ 環境濕度：≤95%

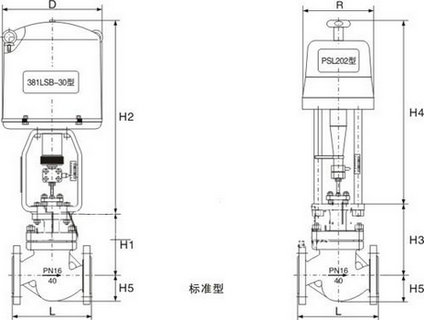

電子式電動套筒調節閥尺寸：

外形尺寸及重量單位：mm
公稱通徑		25	32	40	50	65	80	100	125	150	200
L	PN16/40	184	220	222	254	276	298	352	410	451	600
L	PN64	210	251	251	286	311	337	394	457	508	650
D		255	255	255	255	255	255	255	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	128	152	152	160	205	205	208	273	330	364
H1	PN64/100	140	160	160	180	210	210	220	290	340	370
H3	PN16/40	144	172	172	180	232	232	235	300	357	391
H3	PN64/100	156	180	180	200	237	237	247	317	367	397
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5		58	68	73	80	90	98	108	123	140	168
H5		68	75	83	88	100	105	125	148	170	203
重量 (KG)	PN16/40	12	15	17	18	34	46	54	76	79	100
重量 (KG)	PN64/100	16	19	26	27	43	69	85	120	125	150
