氣動保溫球閥
- 閥門型號：BQ641、BQ671
- 通徑規格：DN15～DN200mm

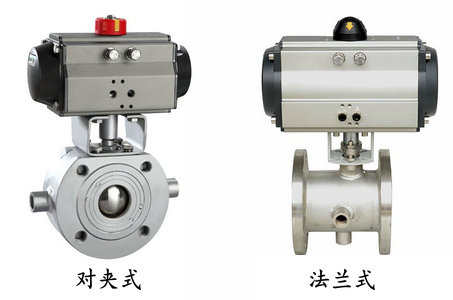

- 結構形式：法蘭分體式、對夾整體式
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN1.0、1.6、2.5MPa
- 適用溫度：-17℃-450℃
- 應用范圍：容易凝固的高粘度介質
- 產品特點：具有良好的保溫保冷特性
氣動保溫球閥概述：
氣動保溫球閥特別適合用于容易凝固、及高粘度的液體介質，具有良好的保溫保冷特性，防止物料結晶堵塞管道，尤其是一些不經常開關，物料流動性不是很好的場合。夾套保溫氣動球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
氣動保溫球閥特點：
氣動保溫球閥根據使用工況不同，夾套可以是冷凝水，用于因?yàn)檫^(guò)熱而析出晶體，也可以用熱水、蒸汽和導熱油做伴熱用，其具有良好的保溫保冷特性，常用于輸送常溫下會凝固的高粘度介質。
氣動保溫球閥參數：
|
公稱通徑 |
DN15～DN200(mm) |
|
公稱壓力 |
1.0、1.6、2.5MPa |
|
連接形式 |
對夾、法蘭 |
|
結構形式 |
法蘭分體式、對夾整體式 |
|
驅動形式 |
壓縮空氣4-7bar |
|
動作范圍 |
0～90° |
|
閥芯結構 |
O型閥芯 |
|
閥體材質 |
鑄鋼（WCB）、不銹鋼（304、316、316L） |
|
密封材料 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
|
使用介質 |
易凝固的高粘度介質 |
氣動保溫球閥應用：
氣動保溫球閥用于需要保持一定溫度，或者介質冷卻容易堵塞閥門，伴熱保溫。比如液流的保溫要求在135-145度，低于指標液流會凍結，如果閥門不用蒸汽夾套的話，會造成閥門無法操作，可用于石油、化工、冶金、制藥、食品等各類系統中。
氣動保溫球閥可選功能：
|
驅動方法 |
壓縮空氣(可帶手輪) |
|
供氣壓力 |
0.4-0.7mpa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
|
|
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
