電動V型球閥
- 閥門型號：VQ947F，VQ947H
- 通徑規格：DN25～DN300
- 結構形式：V型球芯
- 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力：PN10、PN16、PN25、PN64
- 適用溫度：-40℃～450℃
- 應用范圍：油品、粘性流體、漿料、含纖維及粉粒狀介質
- 產品特點：剪切功能，使用范圍廣，具有可靠的調節控制能力
電動V型球閥概述：
電動V型球閥是一種球芯為V型結構的高性能V型調節閥，它的V型開口可與閥座流道形成各種不同的V型角度，實現對管路介質各項參數的比例式精準調節。電動V型調節球閥關閉時，V型切口能夠輕松切斷管道內的各種紙漿或纖維等粘稠介質，有效保證管路的流通，又能防止球閥球芯卡死的現象。電動V型球閥調節流量有近似等百分比或者線性的流量特性，V型口角度可定制，滿足更精確的截斷特性和控制功能。

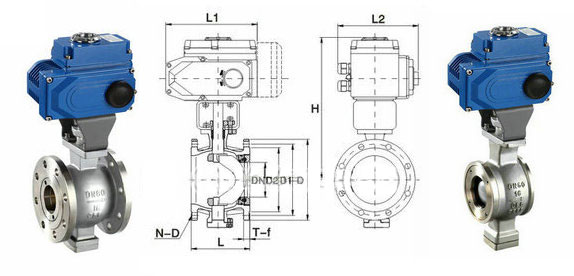

電動法蘭V型球閥 電動對夾式V型球閥
電動V型球閥優點： 【電動V型球閥工作原理動態圖】
1、電動V型球閥的V型缺口球芯與金屬閥座之間具有極佳的剪切功能，特別適用于含纖維質流體、微小固體顆粒、料漿類流體等介質的工業管道中做自控調節和切斷控制。
2、電動V型調節閥可調范圍較廣，有近似等百分比或者線性的流量特性，還具有可靠的定位能力。
3、電動V型調節球閥特有的V型閥芯結構改善了傳統球閥的控制性問題，使介質流量通過V型閥芯開口之間的開度得到了更精密的控制。
電動V型調節閥技術參數：
|
公稱通徑 |
DN25～DN300(MM) |
|
公稱壓力 |
PN1.0、1.6、2.5、6.4MPa |
|
連接形式 |
法蘭式連接 |
|
閥芯結構 |
V 型缺口閥芯 |
|
動作范圍 |
0-90度 |
|
流量特性 |
近似等百分比、直線特性 |
|
泄露量Q |
軟密封：零泄露；硬密封：≤額定Cv×0.001%
|
|
開關時間 |
8秒-15秒-30秒-60秒（可根據要求定制） |
|
閥體材質 |
碳鋼WCB、不銹鋼304、不銹鋼316 |
|
適用溫度 |
軟密封：-29～+150℃ 硬密封：-150～+450℃ |
|
作用形式 |
智能調節型(4～20mA模擬量信號控制)、無源觸點信號 |
電動V型球閥流道的截面形狀及流量特性示意圖：
電動V型球閥流量特性：
|
公稱通徑（mm） |
25 |
50 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數（Kv） |
30 |
90 |
387 |
600 |
965 |
1567 |
2400 |
3900 |
