氣動薄膜調節閥工作原理圖
時間：2017-09-21 來源：WEIV™閥門 點擊：次

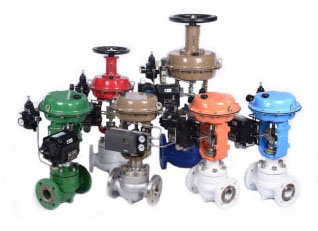

氣動薄膜調節閥是使用最為廣泛的閥門之一，主要由氣動執行機構與閥體組成，執行器的氣室中為膜片結構，顧稱為薄膜式，即上下氣室中間加個膜片，產生推力的是一片薄膜橡膠膜片。通過控制器、定位器或其它來源提供的氣源，驅動閥體運動，改變閥芯與閥座間的流通面積，從而達到調節流量的作用。

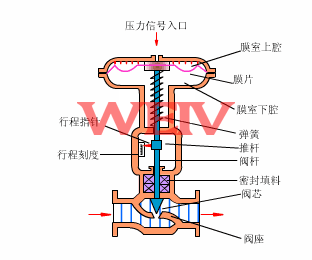

氣動薄膜調節閥工作原理：
氣動薄膜調節閥以壓縮空氣作為動力，通過電氣閥門定位器來控制氣源壓力的大小，使空氣作用于調節閥的橡膠膜片，膜片的收縮與擴張?jiān)賻?dòng)閥桿上下動作，從而達到控制管道介質流量、壓力、溫度等各種工藝參數的目的。
當氣室輸入了0.02～0.10MPa信號壓力之后，薄膜產生推力，使推力盤向下移動，壓縮彈簧，帶動推桿、閥桿、閥芯向下移動，閥芯離開了閥座，從而使壓縮空氣流通。當信號壓力維持一定時，閥門就維持在一定的開度上，從而實現對被調介質的調節。
氣動薄膜調節閥根據工藝需要，分為氣開閥（故障關）和氣關閥（故障開），正作用氣開閥，反作用氣關閥，只是改變閥芯位置和倒換信號壓力輸入口而構成。
正作用：增加氣源壓力，把膜片向下推，并使執行機構推桿伸出；
反作用：增加氣源壓力，把膜片向下推，并使執行機構推桿縮回；
